Eine Richtmaschine wird auch als Abflachungsmaschine, Flachplattenmaschine, Richtmaschine oder Richtmaschine bezeichnet. Die formalste Bezeichnung ist Blechrichtmaschine.
In Bezug auf Richt- und Nivelliergeräte gab es schon immer Missverständnisse. Mit Richten ist im Allgemeinen die Ebenheit der Plattenoberfläche gemeint.
Das Problem bei einem einfachen Richtgerät besteht darin, dass das Produkt zwar flach und gerade aussieht, aber dennoch eine hohe innere Spannung aufweist, da die Platte nicht bis nahe oder über die Streckgrenze abgeflacht ist (Material Q235/Streckgrenze ist 235 MPa). Ihre Mängel werden im nächsten Schritt (Biegen, Schweißen und Zusammenbau) sichtbar. Daher ist es entscheidend, flache und spannungsfreie Teile herzustellen.
Richtmaschinen werden hauptsächlich zum Korrigieren verschiedener Spezifikationen von Platten und Scherplatten verwendet. Die Maschine kann zum Richten verschiedener kalt- und warmgewalzter Platten verwendet werden.
Aufgrund seiner bequemen und einfachen Handhabung wird es in vielen Branchen wie Maschinenbau, Metallurgie, Baustoffe, Chemie, Elektronik, Elektrizität, Leichtindustrie usw. verwendet, insbesondere im Schiffsbau, bei Lokomotiven, Kesseln und Brücken, in Metallkonstruktionsfabriken und anderen Branchen, und ist zu einem unverzichtbaren Produkt in der Produktion geworden.

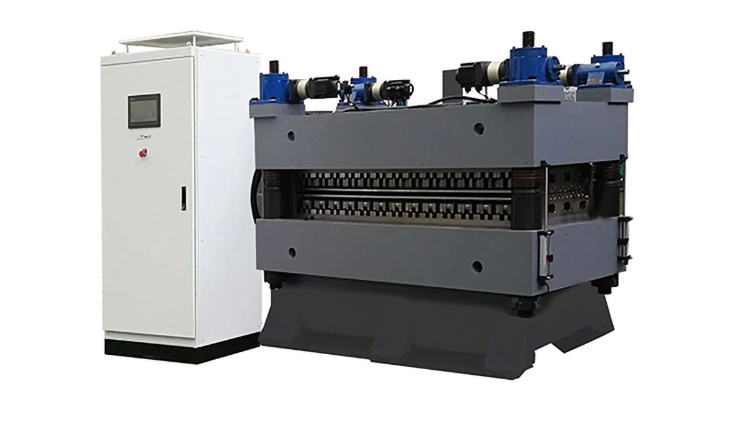

Es gibt viele strukturelle Formen von Richtmaschinen. Diese Struktur ist vernünftiger und die entworfene Richtmaschine ist solider. Die Stützrollen auf den Richtrollen
kann die Richtwalzen effektiv stützen, und die Balken sind relativ groß und verformen sich nicht. An den Balken befinden sich auch Federn zum Ziehen, um den Abstand zwischen den Balken an der Richtmaschine zu verringern .
Mechanisches System
Die vier Schraubensäulen am oberen Balken verriegeln die Einlass- und Auslasswalzenspalte zwischen den oberen und unteren Nivellierungswalzen und stellen sie über den Servomotor ein, um einen konstanten Auslass- und Nivellierungseffekt sicherzustellen. Das mehrachsige Getriebe wird von uns selbst entworfen und hergestellt, und es wird ein einstufiges Getriebedesign verwendet.
Die oberen und unteren Nivellierrollen entsprechen jeweils den oberen und unteren Mehrachsengetrieben. Das Nivellierantriebssystem verwendet ein direkt verbundenes Getriebe.
die eine hohe Übertragungseffizienz, hohe Kraft, geringe Geräuschentwicklung und lange Lebensdauer aufweist. Das effiziente und präzise Betriebssystem kann die Einlass- und Auslasslücken schnell anpassen,
ist einfach zu bedienen, verfügt über ein selbstschmierendes System, kommt ohne Umlaufschmierung aus, reduziert den Wartungsaufwand und senkt die Kosten
Hydrauliksystem
Die Richtmaschine ist mit einem oberen und einem unteren Stempel versehen, wobei der obere Stempel an der Schubstange des Hydraulikzylinders befestigt ist und der Zylinderkörper des Hydraulikzylinders am Stützrahmen befestigt ist. In jedem der oberen und unteren Stempel ist ein unabhängiger Kühlwasserkreislauf vorgesehen, und der Auslass und Einlass des
Kühlwasserkreislauf befinden sich jeweils auf der oberen Matrize oder der unteren Matrize. Das Radius-/Achsabstandsverhältnis von mindestens den ersten 5 Rollen ausgehend vom Eingang der Richtmaschine ist das gleiche wie das der herkömmlichen Richtmaschine, und das Radius-/Achsabstandsverhältnis von mindestens den letzten 5 Rollen ausgehend vom Eingang der
Die Richtmaschine ähnelt der Kräuselungsbeseitigungsmaschine und hat den Vorteil, dass der Achsabstand zwischen den Mittelrollen der Richtmaschine vergrößert wird. Sie kann verhindern, dass Verunreinigungen das Werkzeug oder den Werkzeugrohling während des schnellen Abschreckens und Abkühlens korrodieren, wodurch die Qualität der Oberfläche und die Härte der metallografischen Struktur des Werkzeugs oder des Werkzeugrohlings sichergestellt und die Verschmutzung des Kühlöls vermieden wird.
Anwendungsszenarien
Mechanische Richtmaschine : geeignet für Anwendungen mit geringen Anforderungen an die Ebenheit und langsamer Produktionsgeschwindigkeit, wie z. B. kleine und mittelgroße Stahlplattenwerke und bestimmte spezielle Verarbeitungswerkstätten.
Hydraulische Nivelliermaschine: Geeignet für Anwendungen mit hohen Anforderungen an die Ebenheit und hoher Produktionsgeschwindigkeit, wie z. B. große Stahlwerke, Aluminiumplattenwerke und andere Metallverarbeitungsunternehmen, die eine hochpräzise Nivellierung erfordern.
