Metall-Linearmusteranlagen werden hauptsächlich für die Oberflächenbearbeitung von Querlinien verschiedener Nichteisen-Flachmetalle eingesetzt (Industrieplatten über 3 mm müssen mit Schleifbändern auf 8K bearbeitet oder auf 400# poliert werden). Je nach Verarbeitungszweck werden Scotchbrite-Bänder für die Haarlinienbearbeitung verwendet. Sie zeichnen sich durch kürzere Bearbeitungszeit und hohe Verarbeitungseffizienz aus.
Die Kreuzlinien-Texturiermaschine ADV506-CSL-1500 ist für die hocheffiziente lineare Musterverarbeitung auf polierten Edelstahlblechen (Serie SS200/300/400) konzipiert. Ausgestattet mit mehreren Schleifgruppen erreicht sie eine Präzision von ±0,02 mm auf Blechen mit einer Breite von bis zu 1500 mm und einer Länge von bis zu 6000 mm – ideal für Fassadenverkleidungen, Aufzugsinnenausstattungen und die Herstellung von Luxusgeräten.
Wichtigste Produktanforderungen und Maschinenparameter:
| Artikel | Erreichbarkeitsanzeige |
| Verarbeitungsmaterial | SS300,400,200 Serie |
| Effektive Breite (mm) | 250-1500 |
| Effektive Dicke (mm) | 0,5-4 mm |
| Effektive Länge (mm) | 50-4000 mm |
| Oberfläche vor Gebrauch fertig bearbeitet | 2B, BA, Spiegel oder Schleifmittel 400# nach dem Polieren |
| Längsfördermotor | 1,5 kW |
| Förderinverter | 1,5 kW |
| Maschinenabmessung | 4800*4400*1300 mm |
| Maschinengewicht | 6000 kg |
Mechanischer Aufbau und Beschreibung
Die Maschine besteht hauptsächlich aus einem Rahmen und einer Plattform, einem Schleifkopfmechanismus, einem Schleifkopf-Längsfördermechanismus, einem pneumatischen Mechanismus und einem elektrischen Steuermechanismus.
Maschinenrahmen und Plattform:
Die Hauptfunktion des Rahmens besteht darin, den gesamten Schleifkopf zu stützen , das Werkstück, das hauptsächlich aus Stahlplatten und -profilen besteht, zu platzieren und zu positionieren. Die Oberfläche wird nach dem Schweißen mit einer Fräsmaschine bearbeitet. Durch unterschiedliche Platzierung der Platte können HL- und Querlinien erzeugt werden.
Schleifkopfmechanismus: Der Schleifkopf stützt das Scotch-Brite-Band. Der Schleifkopfzylinder wird nach unten gedrückt, und das Scotch-Brite-Band hat direkten Kontakt mit der Platte. Durch die Reibung zwischen Platte und Scotch-Brite entsteht eine gleichmäßige Linie. Das Scotch-Brite-Band wird mit einer Klemme fixiert. Der Schleifkopf besteht aus einem Stützmechanismus, einem Spannmechanismus, einer Gruppe von Andruckzylindern und einer Montageplatte.
Längsfördermechanismus: Die Funktion des Mechanismus besteht darin, die zum Schleifen des Werkstücks erforderliche Bewegung des Schleifkopfes entlang der Werkstücklänge zu ermöglichen. Er besteht aus linearen Führungsschienen, Gleitstücken, einem Motor usw.
Pneumatischer Mechanismus: Die Hauptfunktion des Systems besteht darin, den Zylinder mit Energie zu versorgen und seine Wirkung zu steuern. Es besteht hauptsächlich aus Luftröhre, Steuerelementen, Aktuatoren, pneumatischem Zubehör usw.
Elektrische Steuerung: Die Funktion des Systems besteht darin, Befehle einzugeben und die Maschinenbewegung zu steuern. Die Maschine wird über einen Tastenschalter gesteuert. Sie besteht hauptsächlich aus einem Bedienfeld und einem Schaltschrank. Sie besteht aus einem Frequenzumrichter, einem elektromagnetischen Ventil und Niederspannungsgeräten.
Im Gegensatz zu herkömmlichen Linearschleifmaschinen bietet unsere Konstruktion mit mehreren Schleifköpfen (Blechpoliermaschine) folgende Merkmale:
✅ **Horizontaler Schwenkmechanismus**: Motorbetriebene Schienen mit 0,75 kW gewährleisten eine gleichmäßige Musterdichte über eine Breite von 1500 mm
✅ **Intelligente Vibrationskontrolle**: Passen Sie den Kontaktdruck über 60-W-Vibrationsmotoren (10 Einheiten) für zarte Spiegeloberflächenmuster an
✅ **PLC-Touchscreen-Schnittstelle**: Speichern Sie über 20 voreingestellte Muster (z. B. 30°/45°/60°-Kreuzlinien)

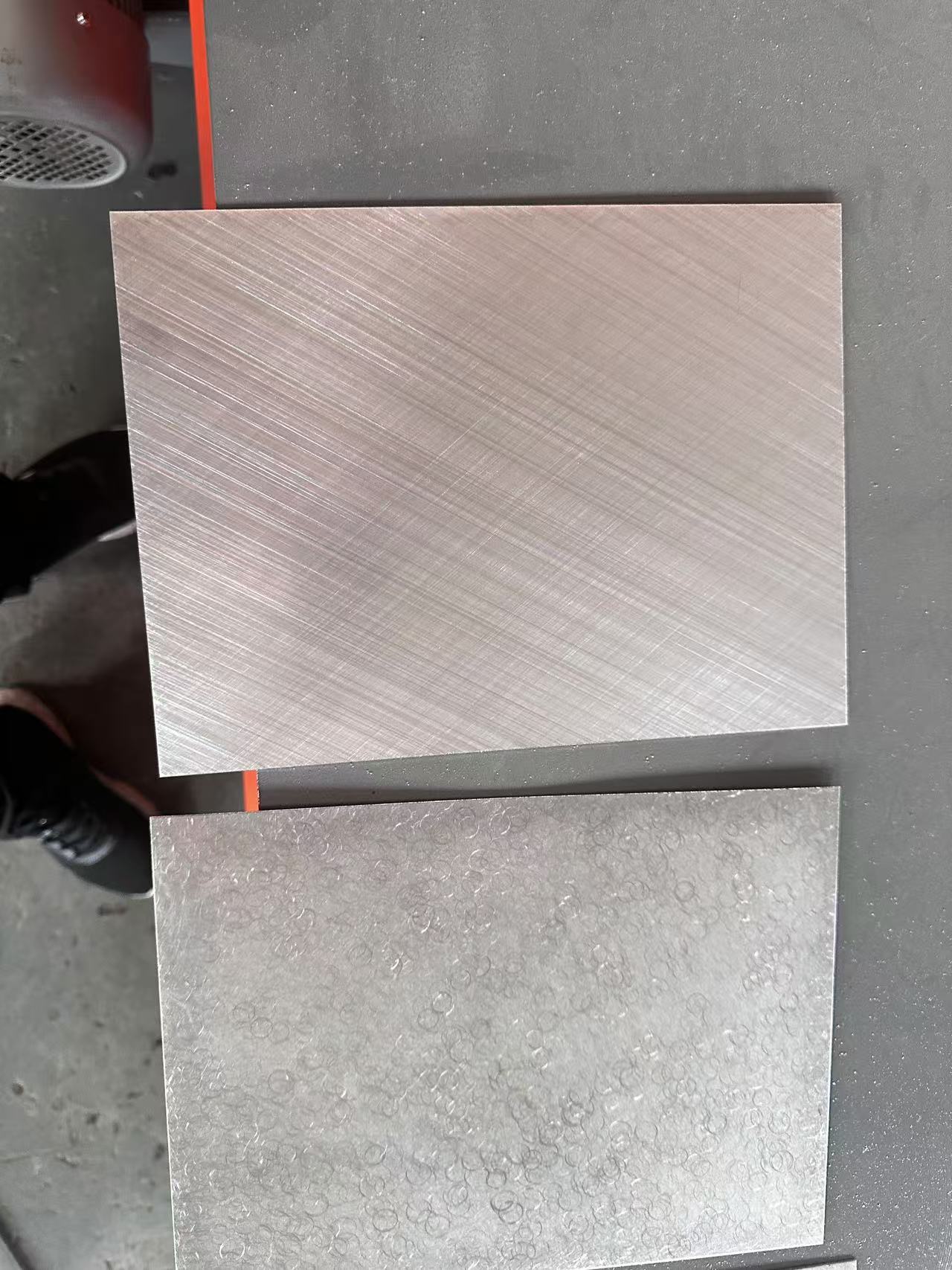

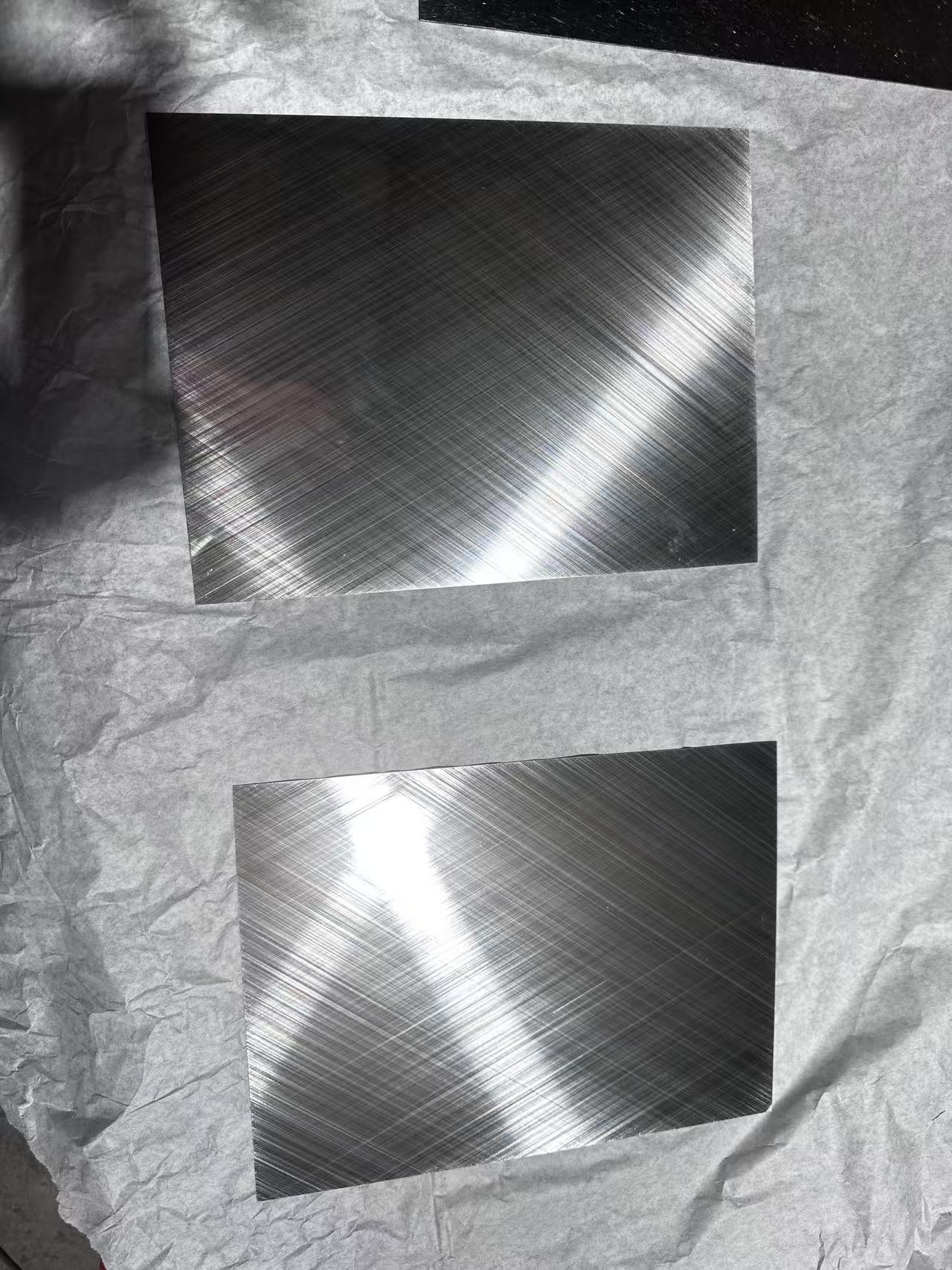

Beispielmuster erhalten >>>
